ATC6280系列多通道氣密儀
產品簡介：
產品功能
ATC系列多通道氣密儀采用差壓檢測原理，是一款高精度的檢測儀器，廣泛應用于多種產品的密封性檢測。儀器采用7英寸觸摸屏顯示，智能化的操作界面，測試程式可靈活編輯并存儲，測試數據實時記錄保存到U盤， ATC6000系列多通道氣密儀可以滿足實驗室的產品泄漏分析，也可以在生產線對產品氣密性進行快速檢測，ATC6000系列多通道氣密儀的I/O端口可以配合自動化生產線完成在線式測量。性能優點
- 充氣壓力和測量分離設計，能快速設置充氣時間、保壓時間、測試時間
- 從充氣到平衡測量，經過了四重比較判定，大漏小漏微漏層層篩選
- 操作界面扁平化設計，讓技術人員只需要說明書就可熟練使用
- 充氣接頭快速插拔，可以讓作業員節省更換治具的時間
- 使用先進的比較測試法，可以有效消除變形和溫漂造成的誤差
- 合格、不合格自動判定，準確判斷產品的微漏、小漏和大漏
- 實現自動化檢測，操作簡單，無需熟練工，節省人力
- 提高測試精度，泄漏定量化，減少不合格率，實現資料的統計分析
- 實現無損檢測，安全可靠，非常適用于電子產品的測試
- 全功能的輸入、輸出接口，可實現對外部夾具的控制，方便二次開發

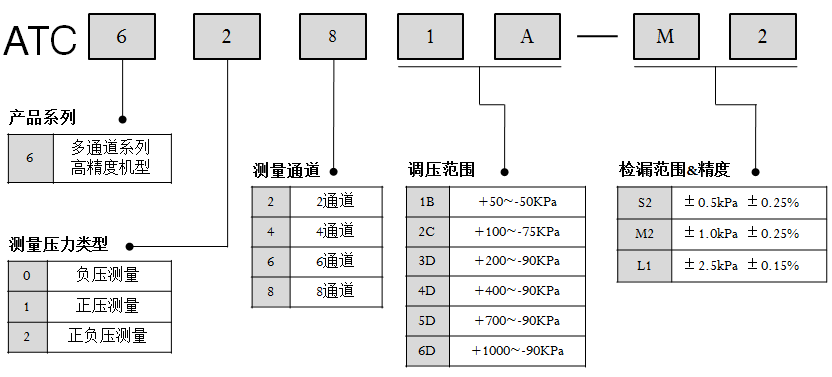

型號表示方法
相同技術參數
測量方式
差壓測漏法
測量通道
8CH八通道氣密測量
充氣壓力
充氣壓力單位：kPa、mmH2O、Torr、PSI
壓力調節方式：手動調節
充氣壓力：見機型表
分辨率：0.1Kpa
顯示精度：0.25% F.S
泄漏測量
泄漏測量單位：Pa、Pa/s、ml/min（體積流量法）
泄漏測試量程：見機型表
泄漏分辨率：0.1Pa
測試精度：0.25%F.S
時間設定
延遲時間：0.1-999.9sec
充氣時間：0.1-999.9sec
平衡時間：0.1-999.9sec
檢測時間：0.1-999.9sec
排氣時間：0.1-999.9sec
外部控制
可控制外部氣缸，合格/不合格等輸出等
輔助功能
氣泡檢漏功能，外部氣缸控制
通訊功能
RS485通訊，U盤數據轉存
環境溫度
0~40°C
環境濕度
20~85%RH (不結露)
電源電壓
AC 90~240V 50Hz
壓力源
>0.4MPa且波動范圍不大于±0.01MPa的潔凈干燥壓縮空氣
接口尺寸
Rc (PT1/8)”-6mm（配快速充氣連接器）
功率
約50W
ATC6280系列正負壓機型
|
機型列表 |
測試壓力范圍 |
泄漏測試范圍 |
||||
|
輸出壓力 |
分辨率 |
精度 |
測量量程 |
分辨率 |
精度 |
|
|
ATC6281B-S2 |
+50~-50KPa |
0.1KPa |
±0.25% |
±499Pa |
0.001Pa |
±0.25% |
|
ATC6282C-M2 |
+100~-75KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC6283D-M2 |
+200~-90KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC6284D-L1 |
+400~-90KPa |
0.1KPa |
±0.25% |
±2499Pa |
0.1Pa |
±0.15% |
|
ATC6285D-L1 |
+700~-90KPa |
0.1KPa |
±0.25% |
±2499Pa |
0.1Pa |
±0.15% |
|
ATC6286D-L1 |
+1000~-90KPa |
1KPa |
±0.25% |
±2499Pa |
1Pa |
±0.15% |
