ATC6080多通道氣密儀
產品簡介：
ATC系列氣密性測試儀采用差壓檢測原理，是一款高精度的檢測儀器，廣泛應用于多種產品的密封性檢測。儀器采用7英寸觸摸屏顯示，智能化的操作界面，測試程式可靈活編輯并存儲，測試數據實時記錄保存到U盤， ATC6000系列氣密測試儀可以滿足實驗室的產品泄漏分析，也可以在生產線對產品氣密性進行快速檢測，ATC6000系列氣密測試儀的I/O端口可以配合自動化生產線完成在線式測量。
性能優點
充氣壓力和測量分離設計，能快速設置充氣時間、保壓時間、測試時間
從充氣到平衡測量，經過了四重比較判定，大漏小漏微漏層層篩選。
操作界面扁平化設計，讓技術人員只需要說明書就可熟練使用。
充氣接頭快速插拔，可以讓作業員節省更換治具的時間。
使用先進的比較測試法，可以有效消除變形和溫漂造成的誤差。
合格、不合格自動判定，準確判斷產品的微漏、小漏和大漏
實現自動化檢測，操作簡單，無需熟練工，節省人力
提高測試精度，泄漏定量化，減少不合格率，實現資料的統計分析
實現無損檢測，安全可靠，非常適用于電子產品的測試
全功能的輸入、輸出接口，可實現對外部夾具的控制，方便二次開發。

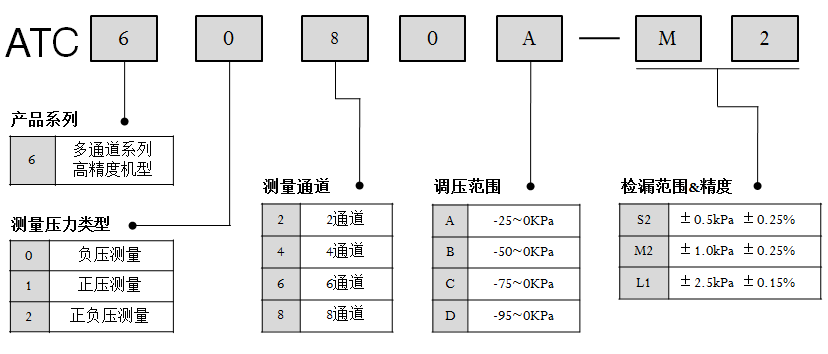

型號表示方法:
相同技術參數
|
測量方式 |
負壓測試法 |
|
測量通道 |
8CH八通道氣密測試 |
|
充氣壓力 |
充氣壓力單位：kPa、mmH2O、Torr、PSI 壓力調節方式：手動調節 充氣壓力：見機型表 分辨率：0.1Kpa 顯示精度：0.25% F.S |
|
泄漏測量 |
泄漏測量單位：Pa、Pa/s、ml/min（sccm） 泄漏測試量程：見機型表 泄漏分辨率：0.1Pa 測試精度：0.25%F.S |
|
時間設定 |
延遲時間：0.1-999.9sec 充氣時間：0.1-999.9sec 平衡時間：0.1-999.9sec 檢測時間：0.1-999.9sec 排氣時間：0.1-999.9sec |
|
外部控制 |
可控制外部氣缸，合格/不合格等輸出等 |
|
輔助功能 |
氣泡檢漏功能，外部氣缸控制 |
|
通訊功能 |
RS485通訊，U盤數據轉存 |
|
環境溫度 |
0~40°C |
|
環境濕度 |
20~85%RH (不結露) |
|
電源電壓 |
AC 90~240V 50Hz |
|
壓力源 |
>0.4MPa且波動范圍不大于±0.01MPa的潔凈干燥壓縮空氣 |
|
接口尺寸 |
Rc (PT1/8)”-6mm（配快速充氣連接器） |
|
功率 |
約50W |
ATC6080多通道氣密儀型號表
|
機型列表 |
測試壓力范圍 |
泄漏測試范圍 |
||||
|
輸出壓力 |
分辨率 |
精度 |
測量量程 |
分辨率 |
精度 |
|
|
ATC6080A-S2 |
-25~0KPa |
0.1KPa |
±0.25% |
±499Pa |
0.001Pa |
±0.25% |
|
ATC6080B-S2 |
-50~0KPa |
0.1KPa |
±0.25% |
±499Pa |
0.001Pa |
±0.25% |
|
ATC6080C-M2 |
-75~0KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC6080D-M2 |
-92~0KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
